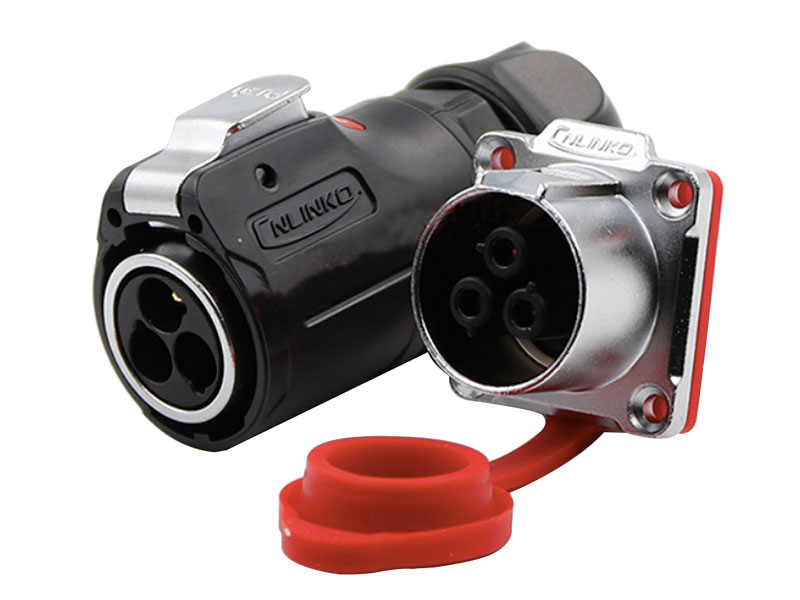

Conectores de potencia

Parámetros

	2 terminales	3 terminales	4 terminales	5 terminales	7 terminales	9 terminales	12 terminales
Longitud del cable	2.5mm²~4mm²			1.Omm²~1.5mm²		0.15mm²~0. 2mm²
Diámetro del cable	φ8mm~φ12mm			φ7mm~φ9mm		φ5. 5mm~φ7mm
Corriente nominal	20A			12A		5A
Aumento de temperatura	25A... bajo los 40℃, 30A... bajo los 50℃			15A....bajo los 40℃, 20A.... bajo los 50℃
Diámetro de contacto×cantidad	φ2.7X2	φ2.7X3	φ2.7X4	φ1.8X5	φ1.8X7	φ1.0X9	φ1.0X12
Tensión de funcionamiento (AC.V.rms)	500V			500V		400V
Resistencia de tensión (AC.V) 1min	2500V			2500V		1500V
Resistencia de contacto	< 1mΩ			< 2.5mΩ		< 5mΩ
Resistencia de aislamiento	>500MΩ
Grado de protección IP	IP67
Durabilidad	≥500 ciclos de acoplamiento & no acoplamiento
Temperatura de funcionamiento	-40℃ 〜80℃
Modo de conexión	Bloqueador 1/4
Método de conexión del cable	Soldadura
Material
Piezas de aislamiento	Plástico de alto rendimiento
Terminal	Aleación de cobre (chapado en oro: 4〃)			Aleación de cobre (chapado en oro: 2〃)
Metal del hardware	Aleación de cinc
Sellado	Gel de sílice
Seguridad del nivel de combustible	UL94-V0
